一、生產線配置
|
序 號 |
設 備 |
數量 |
技術說明 |
|
1 |
SHD-100料斗干燥機 |
1臺 |
見G1 |
|
2 |
真空粒料上料機 |
1臺 |
見G2 |
|
3 |
WRSJ65/33單螺桿擠出機 |
1臺 |
見G3 |
|
4 |
WRSJ25/25色標擠出機 |
1臺 |
見G4 |
|
5 |
WZDT63真空定型箱 |
1臺 |
見G5 |
|
6 |
LQ63噴淋冷卻箱 |
2臺 |
見G6 |
|
7 |
QY63牽引機 |
1臺 |
見G7 |
|
8 |
QG63無屑切割機 |
1臺 |
見G8 |
|
9 |
堆放架 |
1臺 |
見G9 |
|
10 |
模具 |
1套 |
見G10 |
二、參數及相關性能
G1、SHD-50干燥料斗
|
主要參數： |
|
|
裝料量： |
50KG |
|
電熱功率： |
6.5KW |
|
風機功率: |
0.246KW |
|
特點:整體為不銹材質結構,熱分布均勻,熱置換快。 |
|
G2、真空粒料上料機
主要參數： |
|
|
上料量： |
200KG/H |
|
電機功率： |
1.5KW |
|
風機: |
旋渦風機 |
|
特點：主機與料桶采用分別設計，安全方便，獨立濾清裝置，方便清除積塵。 |
|

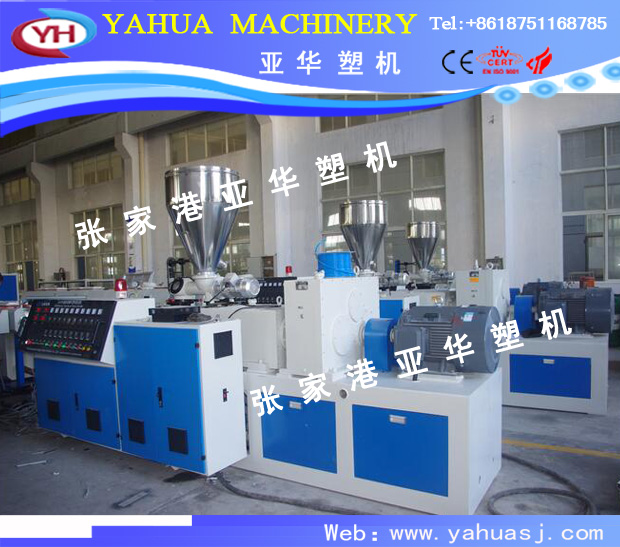

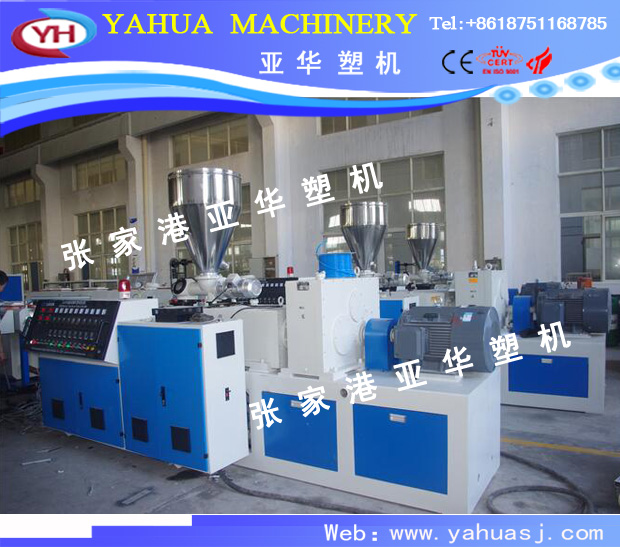

G3、WRSJ65/33單螺桿擠出機
1、主要參數： |
|
|
螺桿直徑：（mm） |
65 |
|
長徑比： |
33：1 |
|
主機功率（Kw）： |
37 |
|
加熱功率：（Kw）： |
16 |
|
冷卻方式： |
強制風冷 |
|
最大擠出能力：（Kg/h） |
80-120 |
|
2、主要配置： |
|
|
名稱： |
生產廠家： |
|
主電機 |
皖南電機 |
|
螺桿機筒 |
浙江螺桿 |
|
減速箱 |
常州國茂減速箱 |
|
電氣系統 |
|
|
日本日立變頻調速器 |
|
|
3、設備簡介 |
|
|
本機用于PP-R管生產線的管材的擠出成形，PP-R料由真空上料機負壓上料，經干燥料斗上料進入機筒，物料經螺桿的輸送、壓縮、塑化、計量，進入成型模具。本機機筒螺桿材質均為38CrMoAlA，經調質、氮化處理。精度高，抗疲勞。減速箱齒輪材質為20CrMnTiA，經滲碳處理。 |
|
G4、WRSJ25/25色標擠出機
1、主要參數： |
|
|
螺桿直徑：（mm） |
25 |
|
長徑比： |
25：1 |
|
主機功率（Kw）： |
1.5 |
|
加熱功率：（Kw）： |
3 |
|
冷卻方式： |
強制風冷 |
|
螺桿轉速：（rpm） |
15 |
|
最大生產能力：（Kg/h） |
2 |
|
2、主要配置： |
|
|
名稱： |
生產廠家： |
|
主電機 |
皖南電機 |
|
螺桿機筒 |
浙江舟山螺桿 |
|
電氣系統 |
|
|
日立變頻器 |
|
|
3、設備簡介 |
|
|
本機用于PP-R管生產線的色標線擠出成形，物料經螺桿的輸送、壓縮、塑化、計量，進入成型模具。本機機筒螺桿材質均為38CrMoAlA，經調質、氮化處理。精度高，抗疲勞。減速箱齒輪材質為20CrMnTiA。 |
|
G5、ZDT63真空定型箱
1、主要參數： |
|
|
定型臺長度：（m） |
6 |
|
上下調節高度：（mm） |
80 |
|
左右調節距離：（mm） |
50 |
|
前后移動距離：（mm） |
600 |
|
真空泵功率：（kw） |
3 |
|
水泵功率：（kw） |
4 |
|
2、主要配置： |
|
|
名稱： |
生產廠家： |
|
真空泵 |
廣一真空泵 |
|
水泵 |
廣一水泵 |
|
電氣系統 |
|
|
法國施耐德公司交流接觸器、按鈕、指示燈 |
|
|
3、設備簡介 |
|
|
本真空定型箱桶身為不銹鋼制作，，水箱設有真空定型及噴淋冷卻功能，水箱水位調節采用不銹鋼浮球，結構簡單實用。噴嘴材質為工程塑料ABS。機架三維可調，前后移動采用擺線針輪減速機驅動，上下及左右采用螺紋副調節。 |
|
G6、LQ63噴淋冷卻箱
1、主要參數： |
|
|
長度：（m） |
6 |
|
水泵功率：（kw） |
4 |
|
2、設備簡介： |
|
|
箱體為不銹鋼制作，不銹鋼浮球水位調節，噴嘴材質為工程塑料ABS，機架上下可調，罩內設有托輪機構。 |
|
G7、QY63牽引機
1、主要參數： |
|
|
履帶寬度：（mm） |
190 |
|
夾持長度：（mm） |
1700 |
|
牽引速度：（m/min） |
0.8-8 |
|
最大牽引力：（t） |
3.0 |
|
中心高度：（mm） |
1000 |
|
電機功率：（Kw） |
1.5×2 |
|
2、主要配置： |
|
|
電氣系統 |
|
|
日立變頻器 |
|
|
3、設備簡介： |
|
|
本機采用變頻調速方式。 |
|
G8、QG63無屑切割機
1、技術參數： |
|
|
最大切割直徑 |
63 |
|
電機功率：（Kw） |
3 |
|
中心高 |
1000可調節 |
|
2、主要配置： |
|
|
電氣系統 |
|
|
法國施耐德交流接觸器、按鈕、指示燈 |
|
|
3、設備簡介： |
|
|
本機采用L氣動隨動夾緊方式，帶有節流閥，可減小夾緊沖擊力，長氣缸隨動行走切割，選用進口直線軸承及軸承鋼硬質導軌，運動精度高。切割進刀方式采用旋轉刀片切割，切割外觀美觀。 |
|
G9、堆放架
自動翻料，長度5米。不銹鋼臺面板。
G10、模具
模具材質為優質合金鋼，經調質處理，模具表面拋光鍍鉻處理。流道型式采用螺旋式。
范圍Φ20-Φ63（20、25、32、40、50、63、）
二個壓力等級
|
序號 |
產品 |
數量 |
|
1 |
塑料自動加料機 |
1set |
|
2 |
料斗式塑料干燥機 |
1set |
|
3 |
SJ65/30單螺桿擠出機 |
1set |
|
4 |
PE管擠出模具 |
1suit |
|
5 |
真空定型箱 |
1set |
|
6 |
噴淋冷卻箱 |
1set |
|
7 |
牽引機 |
1set |
|
8 |
切割機 |
1set |
|
9 |
堆放架 |
1set |
|
螺桿、機筒 |
采用38 CrMoAlA，并調質及氮化處理（內表面滲氮研磨HV720），屏障形兩級混煉PE專用螺桿 |
|
螺桿直徑 |
65mm |
|
螺桿長徑比 |
30：1 |
|
主電機功率 |
30KW西門子電機 |
|
主電機調速 |
采用ABB 30KW變頻器調速 |
|
機筒加熱 |
采用不銹鋼外殼，鑄鋁加熱器，帶風機冷卻（蘇州斯奧克風機） |
|
加熱功率 |
3KW×5區 |
|
減速箱 |
ZLYJ173硬齒面減速箱 |
|
主要電器 |
日本歐姆龍溫控表，西門子接觸器 |
|
產量 |
80-120kg/h |
